A porta de saída que chama o procedimento armazenado deve oferecer suporte a expressões. Dependendo de como a expressão é configurada, a porta de saída contém o valor do parâmetro de saída ou o valor de retorno.

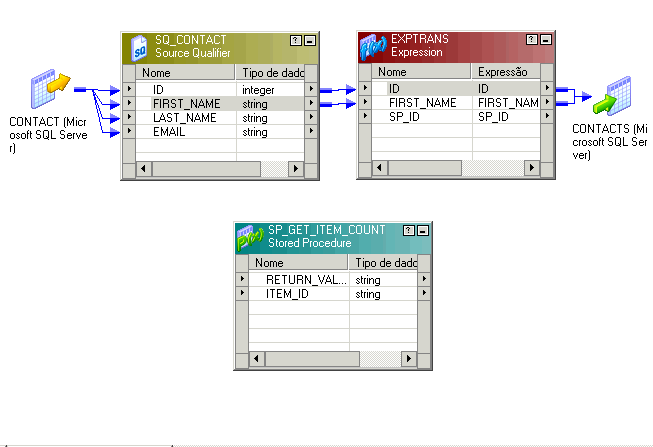

O valor da nova porta é definido no Editor de Expressão como uma chamada ao procedimento armazenado usando a palavra-chave :SP na Linguagem de Transformação. A maneira mais fácil de efetuar essa configuração adequadamente é selecionar o nó dos Procedimentos Armazenados no Editor de Expressão e clicar no nome da transformação do Procedimento Armazenado listada. Para que um Procedimento Armazenado normal conectado apareça na lista de funções, é necessário pelo menos uma porta de entrada e uma de saída.

O procedimento armazenado aparece no Editor de Expressão com dos parênteses vazios. Os parâmetros de entrada e/ou saída necessários são exibidos no canto inferior esquerdo do Editor de Expressão.

É necessário saber se os parâmetros mostrados no Editor de Expressão são de entrada ou de saída. Insira variáveis ou nomes de porta entre os parênteses na ordem em que aparecem no procedimento armazenado. Os tipos de dados das portas e variáveis devem combinar com os dos parâmetros transferidos ao procedimento armazenado.

Por exemplo, ao clicar no procedimento armazenado, aparecerá algo semelhante ao que segue:

Esse procedimento armazenado, em especial, exige um valor inteiro na qualidade de parâmetro de entrada e retorna um valor de string na qualidade de parâmetro de saída. A maneira com que o parâmetro de saída ou valor de retorno é obtido depende do número de parâmetros de entrada e do fato de o valor de retorno precisar ser obtido.

Se o procedimento armazenado retornar um único parâmetro de saída ou um valor de retorno (mas não os dois), a variável reservada PROC_RESULT deverá ser usada como variável de saída. No exemplo anterior, a expressão apareceria como:

inID pode ser ou uma porta de entrada para a transformação ou uma variável na transformação. O valor de PROC_RESULT é aplicado à porta de saída para a expressão.

Se o procedimento armazenado retornar diversos parâmetros de saída, será necessário criar variáveis para cada parâmetro de saída. Por exemplo, se você criar uma porta chamada varOUTPUT2 para a expressão do procedimento armazenado e uma variável chamada varOUTPUT1, a expressão aparecerá como:

O valor da segunda porta de saída é aplicado à porta de saída para a expressão, e o valor da primeira porta de saída é aplicado a varOUTPUT1. Os parâmetros de saída são retornados na ordem em que são declarados no procedimento armazenado.

Com todas essas expressões, os tipos de dados das portas e variáveis devem combinar com os tipos de dados das variáveis de entrada/saída e valores de retorno.

A validação da expressão garante que os tipos de dados para os parâmetros do procedimento armazenado combinem com os que são inseridos na expressão.

Ao salvar o mapeamento, o Designer não valida a expressão do procedimento validado. Se a expressão do procedimento armazenado não estiver adequadamente configurada, haverá falha na sessão. Ao testar um mapeamento com um procedimento armazenado, defina a opção da sessão Substituir Rastreamento para um modo detalhado e configure a opção da sessão No Procedimento Armazenado para que pare de executar em caso de falha do procedimento armazenado. Configure essas opções de sessão nas configurações de Tratamento de Erros da guia Objeto de Configuração nas propriedades da sessão.
