グリッド上でワークフローを実行する場合、PowerCenter統合サービスによって1つのサービスプロセスがマスタサービスプロセスとして指定され、他のノードのサービスプロセスがワーカーサービスプロセスとして指定されます。 マスタサービスプロセスは、グリッド内のすべてのノードで実行できます。

マスタサービスプロセスで要求を受け取り、スケジューラを含むワークフローおよびワークフロータスクを実行し、他のノードのワーカーサービスプロセスと通信します。マスタサービスプロセスノードで実行されるので、スケジューラはマスタサービスプロセスノードの日時を使用して、スケジュールされた枠フローを起動します。マスタサービスプロセスは、タスクをグリッド内のノードにディスパッチするロードバランサも実行します。

他のノードで実行されているワーカーサービスプロセスは、ロードバランサエージェントとして機能します。Worker Serviceプロセスは、プロセス内で定義済みイベント待ちタスクを実行します。このプロセスは、コマンドタスクを実行するプロセス、およびセッションタスクを実行するDTMプロセスを開始します。

マスタサービスプロセスは、Worker Serviceプロセスとして機能することもできます。したがって、ロードバランサは、セッションタスク、コマンドタスク、および定義済みイベント待ちタスクを、マスタサービスプロセスが実行されているノードに、または他のノードに配分することができます。

例えば、2つのセッションタスク、1つのコマンドタスク、および1つの定義済みイベント待ちタスクを含むワークフローがあるとします。

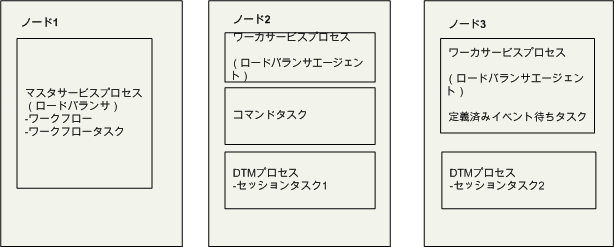

次の図に、3つのノードのあるグリッド上でワークフローを実行する場合のサービスプロセス分散の例を示します。

グリッド上でワークフローを実行する場合、PowerCenter統合サービスプロセスによりタスクが以下の方法で分散されます。
