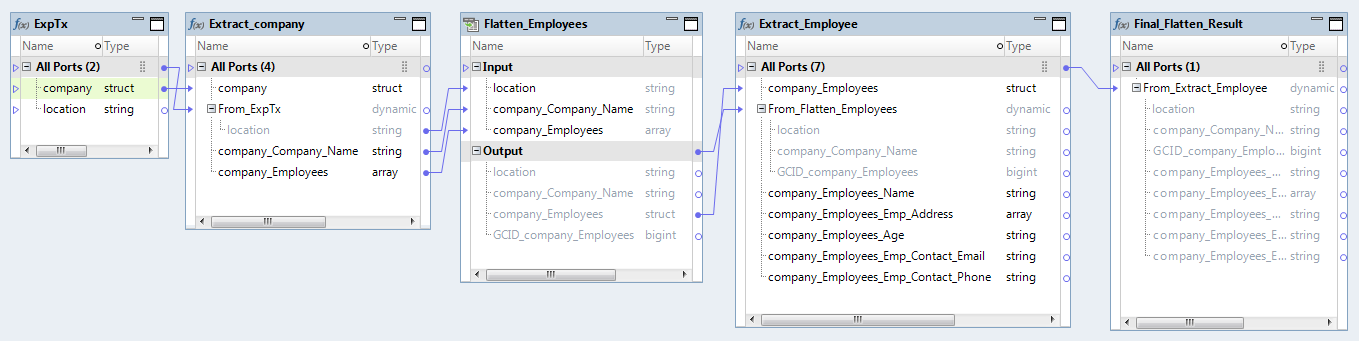

フラット化するために選択した各構造要素について、マッピングに、次のポートを持つ新しい式トランスフォーメーション

Extract_<element_of_struct_type>

が含まれます。

要素を抽出する複合ポート。
抽出した要素の1つまたは複数の出力ポート。
出力ポートには、要素を抽出するために複合演算子を使用する式が含まれます。
アップストリームトランスフォーメーションからのポートを持つ1つの動的ポート。

フラット化するために選択した各配列要素について、マッピングには、1つの入力グループと1つの出力グループを持つ新しいノーマライザトランスフォーメーション

Flatten_<element_of_array_type>

が含まれます。出力グループには、配列要素のフラット化および正規化されたフィールドが含まれます。

最終式トランスフォーメーション

Final_Flatten_Result

は、アップストリームトランスフォーメーション内の複合ポートとその他のポートのためのフラット化されたポートを含む動的ポートを持ちます。
