例 - 動的構造を構築する動的式

式トランスフォーメーションには、構造を構築する動的ポートがあります。

式トランスフォーメーションには、生成された以下の入力ポートがあります。

Name		String
Street	String
City		String
State		String
Zip		Integer

トランスフォーメーションには、d_structAddressという動的複合出力ポートが含まれています。構造を構築し、結果をd_structAddressに返そうとしています。

ポートセレクタAddressPSを作成し、名前によって以下のポートを含める選択ルールを定義します。

Street	String
City		String
State		String
Zip		Integer

次に、STRUCT関数を含む動的式を作成します。

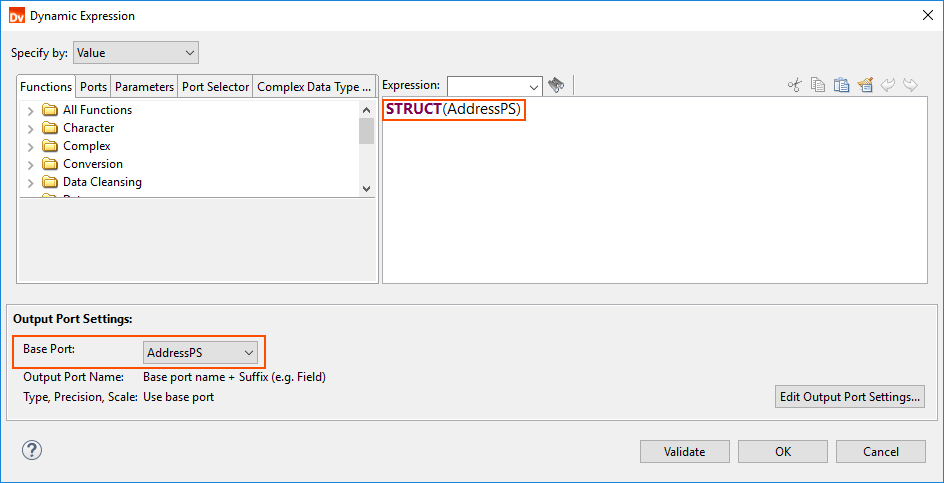

次の図に、ポートセレクタAddressPSを参照する動的式を示します。

［出力ポート設定］

領域で、ベースポートとしてポートセレクタAddressPSを指定します。

この動的式は、ポートセレクタの要素を使用して次の構造を作成します。

d_structAddress{
  Street	String
  City		String
  State		String
  Zip		Integer
}
